opencv c++（2）：图像处理常用方法详解

1 创建显示窗口

1.1 api介绍

要用到下面4个api
namedWindow()； //创建窗口
imshow()； //显示窗口
resizeWindow()； //重置窗口大小
destroyAllWindows()； //销毁窗口

我们在编程的一个很重要的步骤就是学会看api，可以不用看官网，直接在代码中点进去这个api会有详细的介绍。

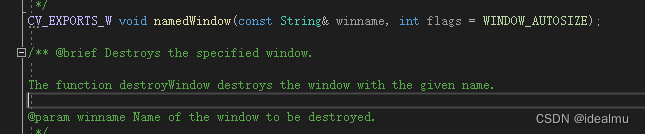

比如我们使用vs2019，把鼠标放上去就会有这些api的介绍，然后Ctrl + 左键点进去就能看到这个api的更详细介绍（前提是opencv要装好）



下面就来简单介绍下常用的参数

//1. nameWindow void namedWindow(const String& winname, int flags = WINDOW_AUTOSIZE); /*
winname：就是窗口的名字

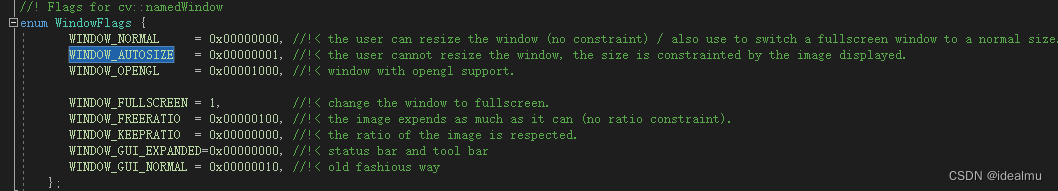

flags：是一个枚举量，常用的是WINDOW_NORMAL,可以改变窗口大小，可以对窗口进行操作；
WINDOW_AUTOSIZE是根据你显示图片大小一致，无法去改变窗口大小
*/ //2. imshow void imshow(const String& winname, InputArray mat); /*
winname：如果namedWindow没有定义，则会自己创建一个WINDOW_AUTOSIZE的窗口
mat：就是一个mat型的对象，这里把mat型转换成了InputArray型，具体可查看相对应的api
*/ //3. resizeWindow void resizeWindow(const String& winname, int width, int height); void resizeWindow(const String& winname, const cv::Size& size); /*
有两个重载
winname：就是需要重置窗口大小的那个窗口
width,height：对应窗口宽高
size：对应窗口宽高
*/ //4. waitKey int waitKey(int delay = 0); /*
delay: 延迟时间ms, 0则为阻塞，必须键盘有输入程序才会继续下去，也就是窗口一直显示
*/ //5. destroyAllWindows 销毁窗口 void destroyAllWindows();

1.2 示例

//源文件
#include<opencv.hpp>

using namespace cv;
/*
nameWindow();
destroyAllWindows();
resizeWindow();
waitKey();
destroyAllWindows();
*/
int main()
{
 //定义
mat  Mat m(Size(256, 256),CV_8UC3,
            Scalar(0, 255, 0)
          );

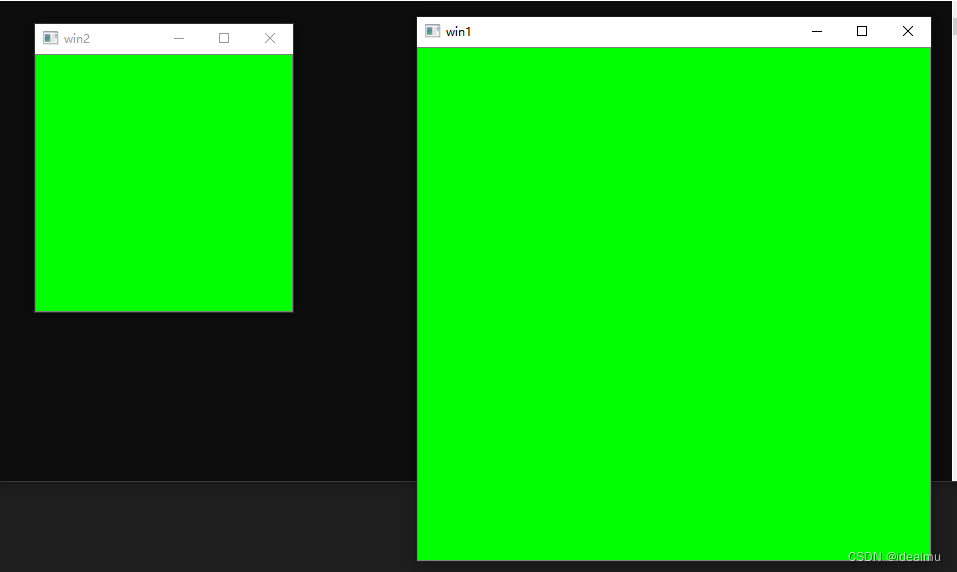

 //创建win1窗口
   namedWindow("win1", WINDOW_NORMAL);
 //将m显示在win1上
     imshow("win1", m);
    //自动创建win2窗口，将m显示在win2上
      imshow("win2", m);
 //resize win1窗口大小
      resizeWindow("win1", Size(512, 512));
 //阻塞
 waitKey(0);
 //销毁所有窗口
       destroyAllWindows();

}

2 读图、保存图片

先来看一下api
imread(); //读图
imwrite(); //保存图片

//1. imread Mat imread( const String& filename, int flags = IMREAD_COLOR ); /*
返回Mat 对象，默认是BGR色彩模式
filename:是文件路径
flags:是读图的模式，默认是RGB, IMREAD_COLOR; 常用的还有灰色图，IMREAD_GRAYSCALE;
IMREAD_UNCHANGED 读取图像的所有通道，包括alpha通道（如果有的话），这种方式读取的图像可以包含RGB、灰度和alpha通道等；
其他有兴趣可以看ImreadModes这个枚举量里面有哪些值
*/ //2. imwrite bool imwrite( const String& filename, InputArray img, const std::vector<int>& params = std::vector<int>()); /*
返回Mat 对象，默认是BGR色彩模式
filename:是保存的文件路径
img:是需要保存的Mat数据类型
params 是压缩形式，(paramId_1, paramValue_1, paramId_2, paramValue_2, ... .)。
这里如：
IMWRITE_JPEG_QUALITY,  < For JPEG, it can be a quality from 0 to 100 (the higher is the better). Default value is 95.
IMWRITE_PNG_BILEVEL,   < Binary level PNG, 0 or 1, default is 0.
具体枚举量的值介绍可查看 Imwrite flags这个枚举量
*/

3 常用对图片操作的方法

1. cv::resize() 图像wh 放缩

resize( InputArray src, OutputArray dst, Size dsize, double fx = 0, double fy = 0, int interpolation = INTER_LINEAR ); /*
src:原图
dst:目标图片
dsize:目标图片的w,h，如果指定了fx,fy,则dsize应为cv::Size()空值，dsize和fx,fy只能指定一个
fx,fy:目标图片w=Wsrc*fx,h=Hsrc*fy,如果指定了dsize,则不能给fx,fy赋值。
interpolation ：插值方法，默认线性插值INTER_LINEAR ，其他方法可看枚举量InterpolationFlags中的值介绍
*/

1. cv::cvtColor() 图像色彩空间转换

void cvtColor( InputArray src, OutputArray dst, int code, int dstCn = 0 ) /*
src:被转换的图
dst:转换成的目标图像
code:转换码，就是色彩空间转换标识，如code=COLOR_BGR2RGB，把BGR通道转换成RGB通道等，
其他的可以看enum ColorConversionCodes 里面的定义
dstCn:dst通道数，默认为0，根据src和code自动匹配,这里不需要改动，除非有特殊需求
*/

1. cv::flip：对图像进行翻转操作，可以实现上下或左右翻转。

void flip(InputArray src, OutputArray dst, int flipCode); /*
src:翻转前的图像
dst:翻转后的图像
flipCode: // >0: 垂直翻转沿y-轴翻转, 0: 水平沿x-轴翻转, <0: x、y轴同时翻转道等，
*/

1. cv::GaussianBlur：对图像进行高斯模糊操作，可以去除图像中的噪声和细节。

void GaussianBlur( InputArray src, OutputArray dst, Size ksize, double sigmaX, double sigmaY = 0, int borderType = BORDER_DEFAULT ); /*
src:模糊前的图；
dst:模糊后的图；
ksize:高斯模板的大小，只能为正奇数，原因后面讲；
sigmaX:X方向的标准差；
sigmaY ：Y方向的标准差，等于0的时候，其值等于sigmaX；sigmaX、sigmaY都为0，
`sigma = 0.3*((ksize-1)*0.5 - 1) + 0.8` 这个在源码 Mat getGaussianKernel( int ksize, double sigma, int ktype = CV_64F )中有介绍；
borderType：边界填充方法，卷积核对边缘像素卷积时因此需要对边缘像素进行填充才能卷积，默认方法BORDER_DEFAULT，也就是镜像，
其他方法可看BorderTypes枚量中的介绍
*/

1. cv::threshold：对图像进行二值化操作

// 对图像进行二值化操作 double threshold( InputArray src, OutputArray dst, double thresh, double maxval, int type ); /*
src: 输入图像，可以是单通道或多通道图像，数据类型可以是CV_8UC1、CV_16UC1、CV_32FC1、CV_64FC1;
dst: 输出图像，与输入图像尺寸和数据类型相同;
thresh: 阈值，用于确定像素点的分类（前景或背景）。可以是任意实数，即使是负数也可以。如果使用OTSU自适应阈值，则可以将其设置为0;
double maxval: 当像素点的灰度值大于（或小于）阈值时，该像素点被分配为前景（或背景）像素。maxval是前景像素的值。可以是任意实数，即使是负数也可以;
type: 阈值类型，指定阈值的计算方法，可以是以下值之一：
   - THRESH_BINARY: 如果像素值大于阈值，则像素设置为maxval，否则像素设置为0。
   - THRESH_BINARY_INV: 如果像素值大于阈值，则像素设置为0，否则像素设置为maxval。
   - THRESH_TRUNC: 如果像素值大于阈值，则像素设置为阈值，否则像素保持不变。
   - THRESH_TOZERO: 如果像素值大于阈值，则像素保持不变，否则像素设置为0。
   - THRESH_TOZERO_INV: 如果像素值大于阈值，则像素设置为0，否则像素保持不变。
   - THRESH_MASK: 这个参数没给出解释和介绍，不知道是不是预留的
   - THRESH_OTSU: 使用OTSU自适应阈值来计算阈值。此时，thresh参数应设置为0;
   - THRESH_TRIANGLE: 使用Triangle算法计算阈值。
*/

1. cv::warpAffine：对图像进行仿射变换操作，可以实现平移、旋转、缩放等变换。

// 定义变换矩阵
 Mat M = getRotationMatrix2D(cv::Point2f center, double angle, double scale);
// 对图像进行仿射变换
void warpAffine( InputArray src, OutputArray dst,
                 InputArray M,
                 Size dsize,
 int flags = INTER_LINEAR,
 int borderMode = BORDER_CONSTANT,
 const Scalar& borderValue = Scalar());;
 /*
//1
getRotationMatrix2D 返回Mat对象，为2*3矩阵
center：变换中心点
angle：旋转角度
scale：放缩系数
//2
warpAffine
src: 输入的源图像，可以是Mat类型的对象或者是图像文件名。
dst: 输出的目标图像，必须是Mat类型的对象。
M: 变换矩阵，由getAffineTransform或者getPerspectiveTransform函数返回。可以是一个3x3的矩阵或者2x3的矩阵。
dsize: 目标图像的大小。
flags: 定义插值算法，可以是INTER_NEAREST、INTER_LINEAR、INTER_CUBIC、INTER_AREA、INTER_LANCZOS4中的一个。
borderMode: 定义边界处理方式，可以是BORDER_CONSTANT、BORDER_REPLICATE、BORDER_REFLECT、BORDER_WRAP、BORDER_REFLECT_101中的一个，可参考BorderTypes枚举量
borderValue: 当边界处理方式为BORDER_CONSTANT时，指定边界填充的像素值。默认为黑色（0，0，0）。
*/

————————————————
