一、常用户绘图类

1 Paint类

Paint类代表画笔，用来描述图形的颜色和风格，如线宽、颜色、透明度和填充效果等信息。使用Paint类时，需要先创建该类的对象，这可以通过该类提供的构造方法来实现。通常情况下，只需要使用无参数的构造方法来创建一个使用默认设置的Paint对象，具体代码如下：

Paint paint=new Paint();

Paint类的常用方法

方法	描述
setARGB(int a, int r, int g, int b)	用于设置颜色，各参数值均为0~255之间的整数，分别用于表示透明度、红色、绿色和蓝色值
setColor(int color)	用于设置颜色，参数color可以通过Color类提供的颜色常量指定，也可以通过Color.rgb(int red,int green,int blue)方法指定
setAlpha(int a)	用于设置透明度，值为0~255之间的整数
setAntiAlias(boolean aa)	用于指定是否使用抗锯齿功能，如果使用会使绘图速度变慢
setDither(boolean dither)	用于指定是否使用图像抖动处理，如果使用会使图像颜色更加平滑和饱满，更加清晰
setPathEffect(PathEffect effect)	用于设置绘制路径时的路径效果，例如点画线
setShader(Shader shader)	用于设置渐变，可以使用LinearGradient（线性渐变）、RadialGradient（径向渐变）或者SweepGradient（角度渐变）
setShadowLayer(float radius, float dx, float dy, int color)	用于设置阴影，参数radius为阴影的角度，dx和dy为阴影在x轴和y轴上的距离，color为阴影的颜色。如果参数radius的值为0，那么将没有阴影
setStrokeCap(Paint.Cap cap)	用于当画笔的填充样式为STROKE或FILL_AND_STROKE时，设置笔刷的图形样式，参数值可以是Cap.BUTT、Cap.ROUND或Cap.SQUARE。主要体现在线的端点上
setStrokeJoin(Paint.Join join)	用于设置画笔转弯处的连接风格，参数值为Join.BEVEL、Join.MITER或Join.ROUND
setStrokeWidth(float width)	用于设置笔触的宽度
setStyle(Paint.Style style)	用于设置填充风格，参数值为Style.FILL、Style.FILL_AND_STROKE或Style.STROKE
setTextAlign(Paint.Align align)	用于设置绘制文本时的文字对齐方式，参数值为Align.CENTER、Align.LEFT或Align.RIGHT
setTextSize(float textSize)	用于设置绘制文本时的文字的大小
setFakeBoldText(boolean fakeBoldText)	用于设置是否为粗体文字
setXfermode(Xfermode xfermode)	用于设置图形重叠时的处理方式，例如合并、取交集或并集，经常用来制作橡皮的擦除效果

2 Canvas类

Canvas类代表画布，通过该类提供的方法，我们可以绘制各种图形（例如，矩形、圆形和线条等）。通常情况下，要在Android中绘图，需要先创建一个继承自View类的视图，并且在该类中重写它的onDraw(Canvas canvas)方法，然后在显示绘图的Activity中添加该视图。

创建自定义类绘图

（1）创建一个名称为DrawView的类，并添加构造方法、重写onDraw方法

public class DrawView extends View {

	/**
	 * 功能：构造方法
	 */
	public DrawView(Context context, AttributeSet attrs) {
		super(context, attrs);
	}


	/*
	 * 功能：重写onDraw()方法
	 */
	@Override
	protected void onDraw(Canvas canvas) {
		Paint paint=new Paint();	//定义一个采用默认设置的画笔
		paint.setColor(Color.RED);	//设置颜色为红色
		paint.setShadowLayer(2, 3, 3, Color.rgb(180, 180, 180));	//设置阴影
		canvas.drawRect(40, 40, 200, 100, paint);		//绘制矩形
		super.onDraw(canvas);
	}

}

（2）在布局文件中添加自定义的DrawView视图

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="fill_parent"
    android:layout_height="fill_parent"
    android:orientation="vertical" >

    <com.administrator.DrawView
        android:id="@+id/drawView1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content" />


</FrameLayout>

3 Bitmap类

Bitmap类代表位图，它是Android系统中图像处理的最重要类之一。使用它不仅可以获取图像文件信息，进行图像剪切、旋转、缩放等操作，而且还可以指定格式保存图像文件。Bitmap类提供的常用方法如下表所示。

方法	描述
compress(Bitmap.CompressFormat format, int quality, OutputStream stream)	用于将Bitmap对象压缩为指定格式并保存到指定的文件输出流中，其中format参数值可以是Bitmap.CompressFormat.PNG、Bitmap.CompressFormat. JPEG和Bitmap.CompressFormat.WEBP
createBitmap(Bitmap source, int x, int y, int width, int height, Matrix m, boolean filter)	用于从源位图的指定坐标点开始，“挖取”指定宽度和高度的一块图像来创建新的Bitmap对象，并按Matrix指定规则进行变换
createBitmap(int width, int height, Bitmap.Config config)	用于创建一个指定宽度和高度的新的Bitmap对象
createBitmap(Bitmap source, int x, int y, int width, int height)	用于从源位图的指定坐标点开始，“挖取”指定宽度、和高度的一块图像来创建新的Bitmap对象
createBitmap(int[] colors, int width, int height, Bitmap.Config config)	使用颜色数组创建一个指定宽度和高度的新Bitimap对象，其中，数组元素的个数为width*height
createBitmap(Bitmap src)	用于使用源位图创建一个新的Bitmap对象
createScaledBitmap(Bitmap src, int dstWidth, int dstHeight, boolean filter)	用于将源位图缩放为指定宽度和高度的新的Bitmap对象
isRecycled()	用于判断Bitmap对象是否被回收
recycle()	强制回收Bitmap对象

创建一个包括4个像素的Bitmap对象

Bitmap bitmap=Bitmap.createBitmap(new int[]{Color.RED,Color.GREEN,Color.BLUE,Color.MAGENTA}, 4, 1, Config.RGB_565);

4 BitmapFactory类

在Android中，还提供了一个BitmapFactory类，该类为一个工具类，用于从不同的数据源来解析、创建Bitmap对象。BitmapFactory类提供的创建Bitmap对象的常用方法如下表所示。

方法	描述
decodeFile(String pathName)	用于从给定的路径所指定的文件中解析、创建Bitmap对象
decodeFileDescriptor(FileDescriptor fd)	用于从FileDescriptor对应的文件中解析、创建Bitmap对象
decodeResource(Resources res, int id)	用于根据给定的资源ID从指定的资源中解析、创建Bitmap对象
decodeStream(InputStream is)	用于从指定的输入流中解析、创建Bitmap对象

实例1：解析SD卡上的图片文件img01.jpg，并创建对应的Bitmap对象

String path="/sdcard/pictures/bccd/img01.jpg";
Bitmap bm=BitmapFactory.decodeFile(path);

实例2：解析Drawable资源中保存的图片文件img02.jpg，并创建对应的Bitmap对象

Bitmap bm=BitmapFactory.decodeResource(MainActivity.this.getResources(), R.drawable.img02);

二、绘制2D图像

1 绘制几何图形

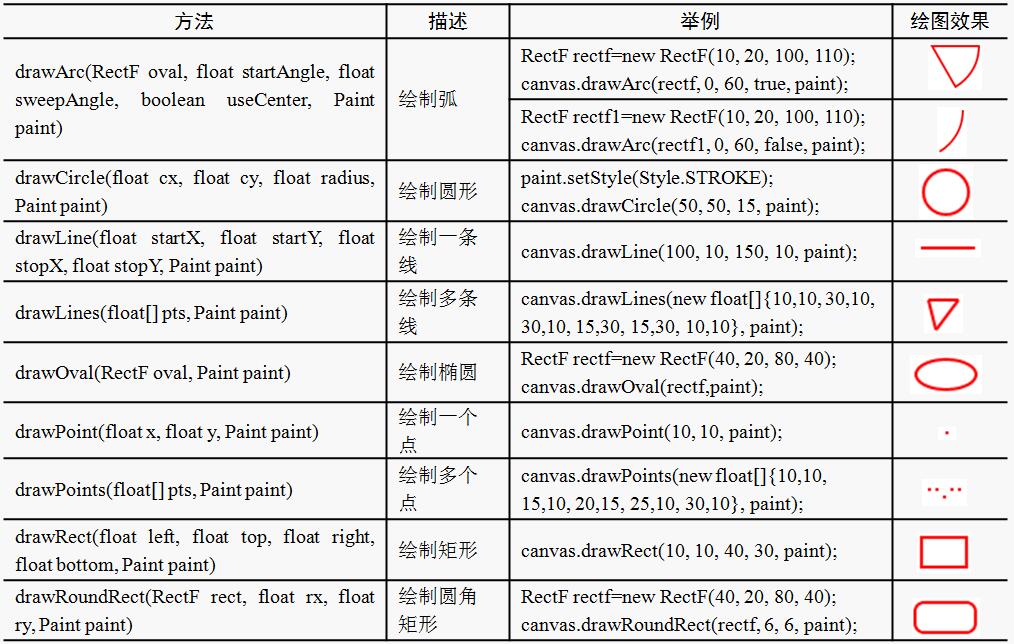

在Android中，Canvas类提供了丰富的绘制几何图形的方法。

上面绘图效果使用的画笔代码如下：

Paint paint=new Paint();
paint.setAntiAlias(true);//使用抗锯齿功能
paint.setColor(Color.RED);
paint.setStrokeWidth(2);
paint.setStyle(Style.STROKE);//填充样式为描边

2 绘制文本

2.1 drawText()方法：用于在画布的指定位置绘制文字。语法格式如下：

drawText(String text, float x, float y, Paint paint)

Paint paint=new Paint();
paint.setTextSize(16);
canvas.drawText("Hello world!",100,50,paint);

2.2 drawPosText()方法：也是在画布上绘制文字，与drawText()方法不同的是，使用该方法绘制字符串时，需要为每个字符串制定一个位置。语法格式如下：

drawPosText(String text, float[] pos, Paint paint)

Paint paint=new Paint();
paint.setTextSize(24);
float[] pos=new float[]{80,215,105,215,130,215};
canvas.drawPosText("你好啊",pos,paint);

3 绘制路径

3.1 创建路径：使用android.graphics.Path类来实现。Path类的常用绘图方法如下：

方法	描述
addArc(RectF oval, float startAngle, float sweepAngle)	添加弧形路径
addCircle(float x, float y, float radius, Path.Direction dir)	添加圆形路径
addOval(RectF oval, Path.Direction dir)	添加椭圆形路径
addRect(RectF rect, Path.Direction dir)	添加矩形路径
addRoundRect(RectF rect, float rx, float ry, Path.Direction dir)	添加圆角矩形路径
moveTo(float x, float y)	设置开始绘制直线的起始点
lineTo(float x, float y)	在moveTo()方法设置的起始点与该方法指定的结束点之间画一条直线，如果在调用该方法之前没使用moveTo()方法设置起始点，那么将从（0,0）点开始绘制直线
quadTo(float x1, float y1, float x2, float y2)	用于根据指定的的参数绘制一条线段轨迹
close()	闭合路径

3.1 将定义好的路径绘制在画布上

使用Canvas类提供的drawPath()方法可以将定义好的路径绘制在画布上。

Paint paint=new Paint();	//创建一个画笔
			paint.setAntiAlias(true);	//设置使用抗锯齿功能
			paint.setColor(0xFFFF6600);	//设置画笔颜色
			paint.setTextSize(18);	//设置文字大小
			paint.setStyle(Style.STROKE);	//设置填充方式为描边
			//绘制圆形路径
			Path pathCircle=new Path();//创建并实例化一个path对象
			pathCircle.addCircle(70, 70, 40, Path.Direction.CCW);	//添加逆时针的圆形路径
			canvas.drawPath(pathCircle, paint);	//绘制路径
			//绘制折线路径
			Path pathLine=new Path();		//创建并实例化一个Path对象
			pathLine.moveTo(150, 100);		//设置起始点
			pathLine.lineTo(200, 45);		//设置第一段直线的结束点
			pathLine.lineTo(250, 100);		//设置第二段直线的结束点
			pathLine.lineTo(300, 80);		//设置第3段直线的结束点
			canvas.drawPath(pathLine, paint);	//绘制路径
			//绘制三角形路径
			Path pathTr=new Path();	//创建并实例化一个path对象
			pathTr.moveTo(350,80);	//设置起始点
			pathTr.lineTo(400, 30);	//设置第一条边的结束点，也是第二条边的起始点
			pathTr.lineTo(450, 80);	//设置第二条边的结束点，也是第3条边的起始点
			pathTr.close();			//闭合路径
			canvas.drawPath(pathTr, paint);	//绘制路径
			//绘制绕路径的环形文字
			String str="风萧萧兮易水寒，壮士一去兮不复还";
			Path path=new Path();		//创建并实例化一个path对象
			path.addCircle(550, 100, 48, Path.Direction.CW);		//添加顺时针的圆形路径
			paint.setStyle(Style.FILL);//设置画笔的填充方式
			canvas.drawTextOnPath(str, path,0, -18, paint);	//绘制绕路径文字

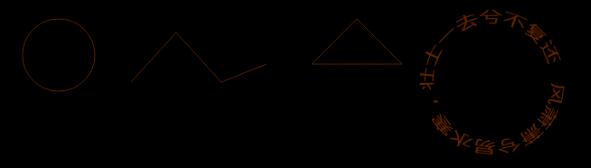

效果：

4 绘制图片

使用Canvas类绘制图片，只需要使用Canvas类提供的如下表所示的方法来将Bitmap对象中保存的图片绘制到画布上就可以了。

方法	描述
drawBitmap(Bitmap bitmap, Rect src, RectF dst, Paint paint)	用于从指定点绘制从源位图中“挖取”的一块
drawBitmap(Bitmap bitmap, float left, float top, Paint paint)	用于在指定点绘制位图
drawBitmap(Bitmap bitmap, Rect src, Rect dst, Paint paint)	用于从指定点绘制从源位图中“挖取”的一块

三、为图形添加特效

1 旋转图像

使用Android提供的android.graphics.Matrix类的setRotate()、postRotate()和preRotate()方法，可以对图像进行旋转。

setRotate(float degrees)

setRotate(float degrees, float px, float py)

Paint paint=new Paint();							// 定义一个画笔
			paint.setAntiAlias(true);
			Bitmap bitmap_bg=BitmapFactory.decodeResource(MainActivity.this.getResources(), R.drawable.background);
			canvas.drawBitmap(bitmap_bg, 0, 0, paint);			//绘制背景图像
			Bitmap bitmap_rabbit=BitmapFactory.decodeResource(MainActivity.this.getResources(), R.drawable.rabbit);
			canvas.drawBitmap(bitmap_rabbit, 0, 0, paint);		// 绘制原图
			//应用setRotate(float degrees)方法旋转图像
			Matrix matrix=new Matrix();
			matrix.setRotate(30);						// 以（0,0）点为轴心转换30度
			canvas.drawBitmap(bitmap_rabbit, matrix, paint);	// 绘制图像并应用matrix的变换
			//应用setRotate(float degrees, float px, float py)方法旋转图像
			Matrix m=new Matrix();
			m.setRotate(90,87,87);						// 以（87,87）点为轴心转换90度
			canvas.drawBitmap(bitmap_rabbit, m, paint);		// 绘制图像并应用matrix的变换

2 缩放图像

使用Android提供的android.graphics.Matrix类的setScale()、postScale()和、preScale()方法，可对图像进行缩放。由于这3个方法除了方法名不同外，语法格式等均相同，下面以setScale()为例介绍。

setScale(float sx, float sy)

setScale(float sx, float sy, float px, float py)

Paint paint=new Paint();							// 定义一个画笔
			paint.setAntiAlias(true);
			Bitmap bitmap_bg=BitmapFactory.decodeResource(MainActivity.this.getResources(), R.drawable.background);
			canvas.drawBitmap(bitmap_bg, 0, 0, paint);		// 绘制背景

			Bitmap bitmap_rabbit=BitmapFactory.decodeResource(MainActivity.this.getResources(), R.drawable.rabbit);
			//应用setScale(float sx, float sy)方法缩放图像
			Matrix matrix=new Matrix();
			matrix.setScale(2f, 2f);						// 以（0,0）点为轴心将图像在X轴和Y轴均缩放200%
			canvas.drawBitmap(bitmap_rabbit, matrix, paint);	// 绘制图像并应用matrix的变换
//			应用setScale(float sx, float sy, float px, float py) 方法缩放图像
			Matrix m=new Matrix();
			m.setScale(0.8f,0.8f,156,156);						// 以（156,156）点为轴心将图像在X轴和Y轴均缩放80%
			canvas.drawBitmap(bitmap_rabbit, m, paint);		// 绘制图像并应用matrix的变换
			canvas.drawBitmap(bitmap_rabbit, 0, 0, paint);		// 绘制原图

3 倾斜图像

使用Android提供的android.graphics.Matrix类的setSkew()、postSkew()和、preSkew()方法，可对图像进行倾斜。

setSkew(float kx, float ky)

setSkew(float kx, float ky, float px, float py)

Paint paint=new Paint();							// 定义一个画笔
			paint.setAntiAlias(true);
			Bitmap bitmap_bg=BitmapFactory.decodeResource(MainActivity.this.getResources(), R.drawable.background);
			canvas.drawBitmap(bitmap_bg, 0, 0, paint);		// 绘制背景

			Bitmap bitmap_rabbit=BitmapFactory.decodeResource(MainActivity.this.getResources(), R.drawable.rabbit);
			//应用setSkew(float sx, float sy)方法倾斜图像
			Matrix matrix=new Matrix();
			matrix.setSkew(2f, 1f);			// 以（0,0）点为轴心将图像在X轴上倾斜2，在Y轴上倾斜1
			canvas.drawBitmap(bitmap_rabbit, matrix, paint);	// 绘制图像并应用matrix的变换
			//应用setSkew(float sx, float sy, float px, float py) 方法倾斜图像
			Matrix m=new Matrix();
			m.setSkew(-0.5f, 0f,78,69);			// 以（78,69）点为轴心将图像在X轴上倾斜-0.5
			canvas.drawBitmap(bitmap_rabbit, m, paint);		// 绘制图像并应用matrix的变换
			canvas.drawBitmap(bitmap_rabbit, 0, 0, paint);		// 绘制原图

4 平移图像

使用Android提供的android.graphics.Matrix类的setTranslate()、postTranslate()和、preTranslate()方法，可对图像进行平移。

setTranslate (float dx, float dy)

Paint paint=new Paint();							// 定义一个画笔
			paint.setAntiAlias(true);	//使用抗锯齿功能
			Bitmap bitmap_bg=BitmapFactory.decodeResource(MainActivity.this.getResources(), R.drawable.background);
			canvas.drawBitmap(bitmap_bg, 0, 0, paint);		// 绘制背景

			Bitmap bitmap_rabbit=BitmapFactory.decodeResource(MainActivity.this.getResources(), R.drawable.rabbit);
			canvas.drawBitmap(bitmap_rabbit, 0, 0, paint);		// 绘制原图
			Matrix matrix=new Matrix();				// 创建一个Matrix的对象
			matrix.setRotate(30);					// 将matrix旋转30度
			matrix.postTranslate(100,50);			// 将matrix平移到（100,50）的位置
			canvas.drawBitmap(bitmap_rabbit, matrix, paint);	// 绘制图像并应用matrix的变换

5 使用BitmapShader渲染图像

（1）创建BitmapShader类的对象，可以通过以下的构造方法进行创建。

BitmapShader(Bitmap bitmap, Shader.TileMode tileX, Shader.TileMode tileY)

（2）通过Paint的setShader()方法来设置渲染对象。

（3）在绘制图像时，使用已经设置了setShader()方法的画笔。

Paint paint=new Paint();							// 定义一个画笔
			paint.setAntiAlias(true);	//使用抗锯齿功能
			Bitmap bitmap_bg=BitmapFactory.decodeResource(MainActivity.this.getResources(), R.drawable.android);
			//创建一个在水平和垂直方向都重复的BitmapShader对象
			BitmapShader bitmapshader= new BitmapShader(bitmap_bg,TileMode.REPEAT,TileMode.REPEAT);
			paint.setShader(bitmapshader);	//设置渲染对象
			canvas.drawRect(0, 0, view_width, view_height, paint);		//绘制一个使用BitmapShader渲染的矩形

			Bitmap bm=BitmapFactory.decodeResource(MainActivity.this.getResources(), R.drawable.img02);
			//创建一个在水平方向上重复，在垂直方向上镜像的BitmapShader对象
			BitmapShader bs= new BitmapShader(bm,TileMode.REPEAT,TileMode.MIRROR);
			paint.setShader(bs);	//设置渲染对象
			RectF oval=new RectF(0,0,280,180);
			canvas.translate(40, 20);		//将画面在X轴上平移40像素，在Y轴上平移20像素
			canvas.drawOval(oval, paint);	//绘制一个使用BitmapShader渲染的椭圆形
